L’acier wootz, est un acier de fusion à très haut carbone avec des concentrations qui varient entre 1,3 & 2,2 % de carbone, le refroidissement lent du lingot a la particularité de posséder une précipitation de cémentite, qui est grossière dans les lingots et fine quand l’acier a été forgé dans les bonnes conditions
D’origine indienne produit dans toute l’Asie centrale depuis le 4ème siècle et jusqu’au 19ème siècle.
Voici ma technique de fabrication :

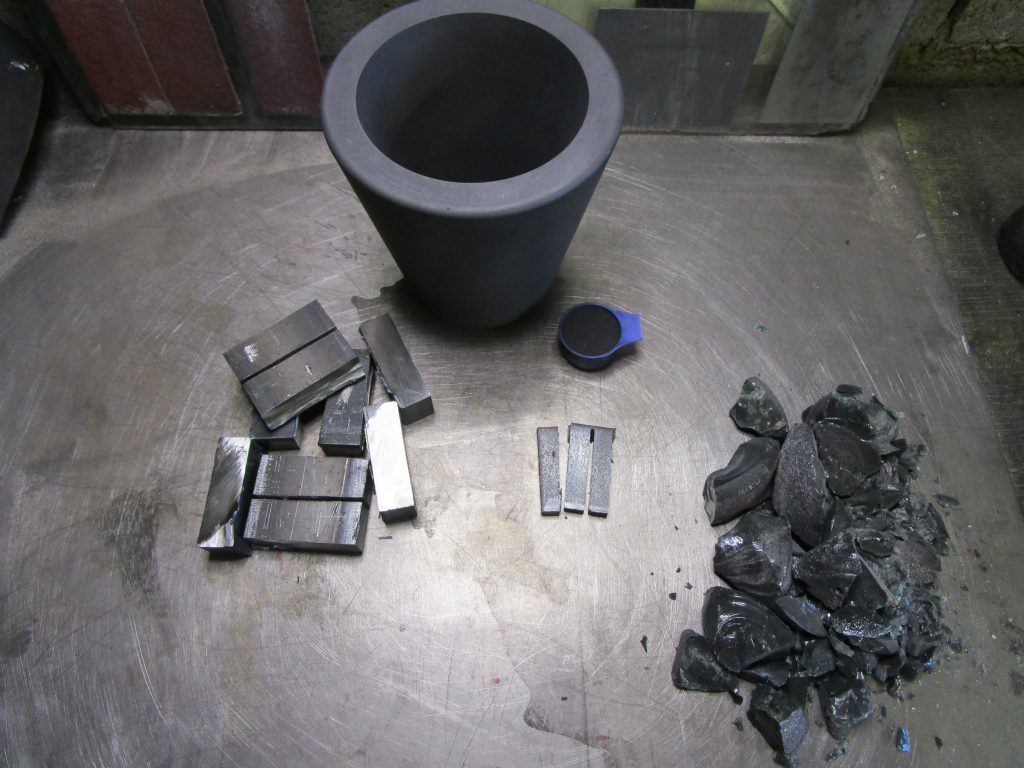

Le creuset(graphite-argile), chargé en fer ou acier, industriel ou bas fourneau ( le fer de bas fourneau étant de meilleure qualité )+ ajout d’une faible quantité d’acier au manganèse, vanadium environ 0.004 % du poids) + carbone (graphite en poudre) ou charbon de bois
Ajout de verre pilé, qui protégera l’acier de l’oxygène durant la fusion.

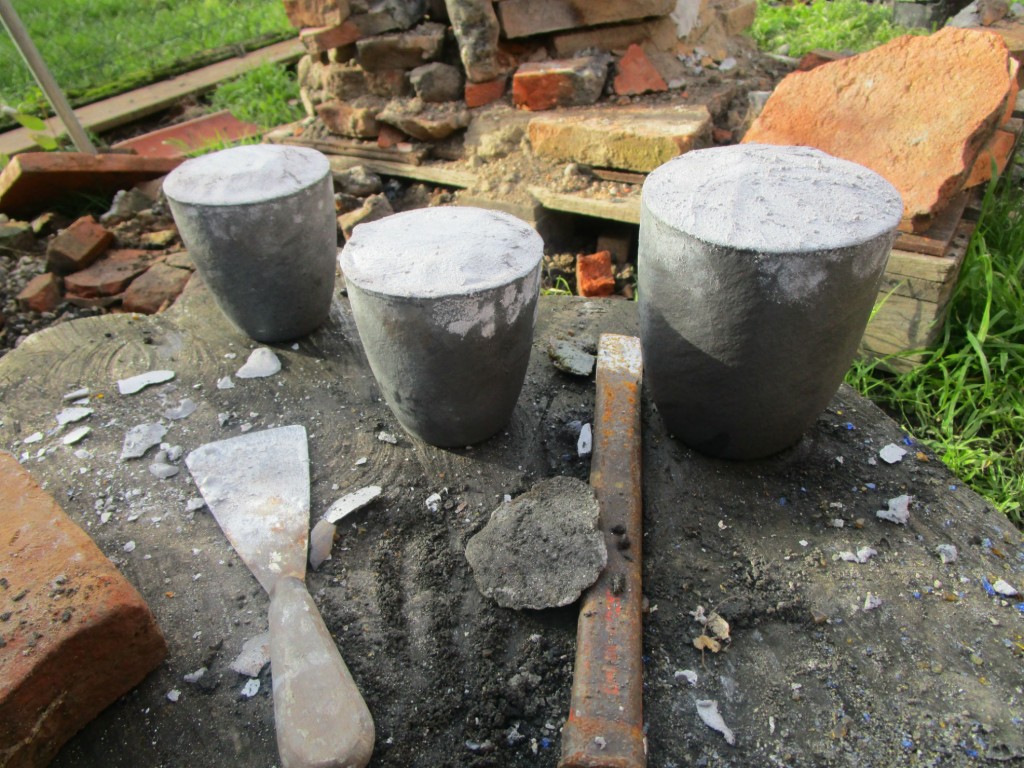

Le creuset est ensuite fermé avec un couvercle.
Le ou les creusets sont placés dans le four, allumage et charge en charbon de bois.

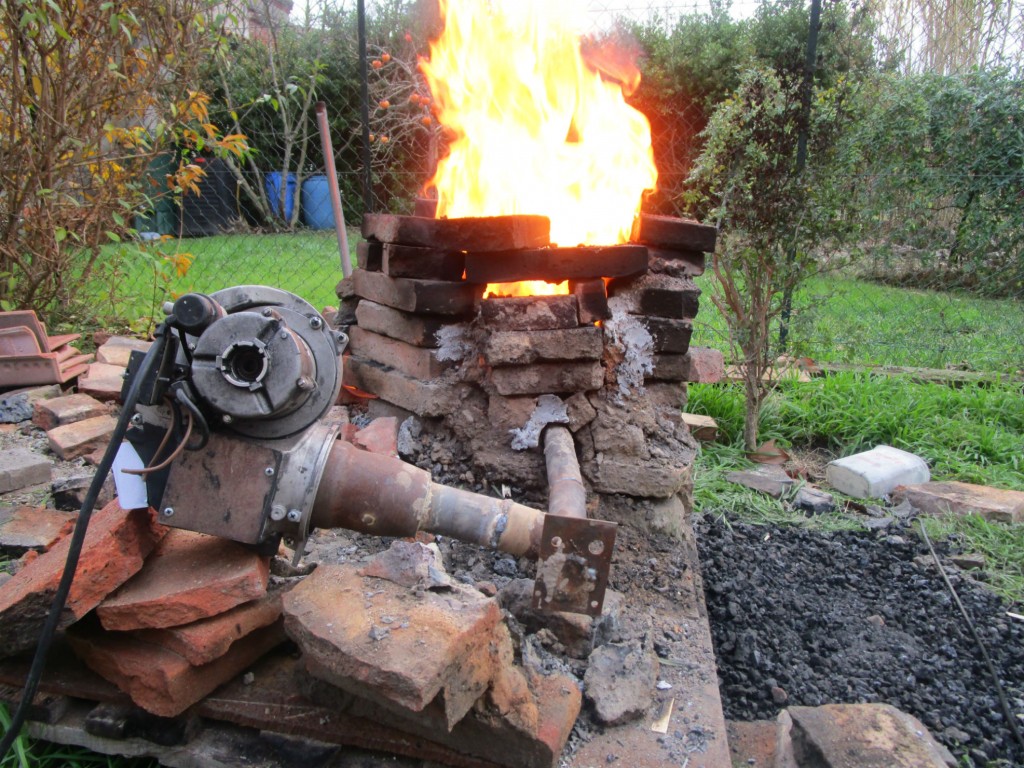

Le four à charbon et sa soufflerie (Le feu doit être maintenu pendant plusieurs heures.)
Le four à gaz
En fin de fusion le four est éteint, la température descend progressivement

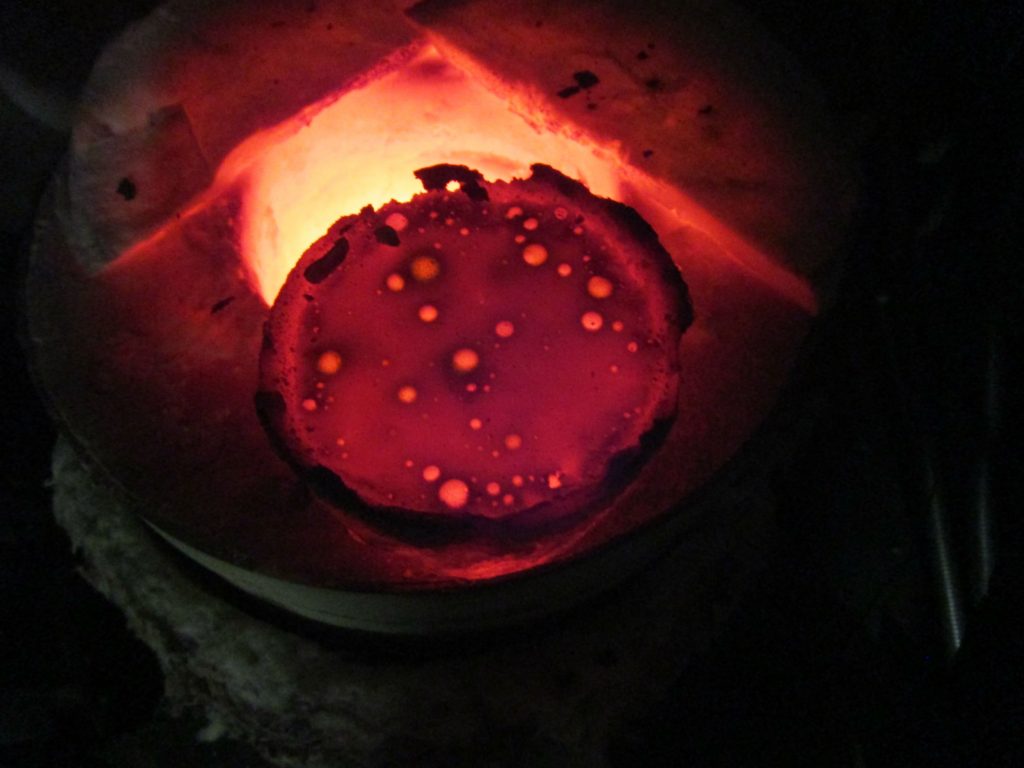

Le creuset sortie du four après fusion

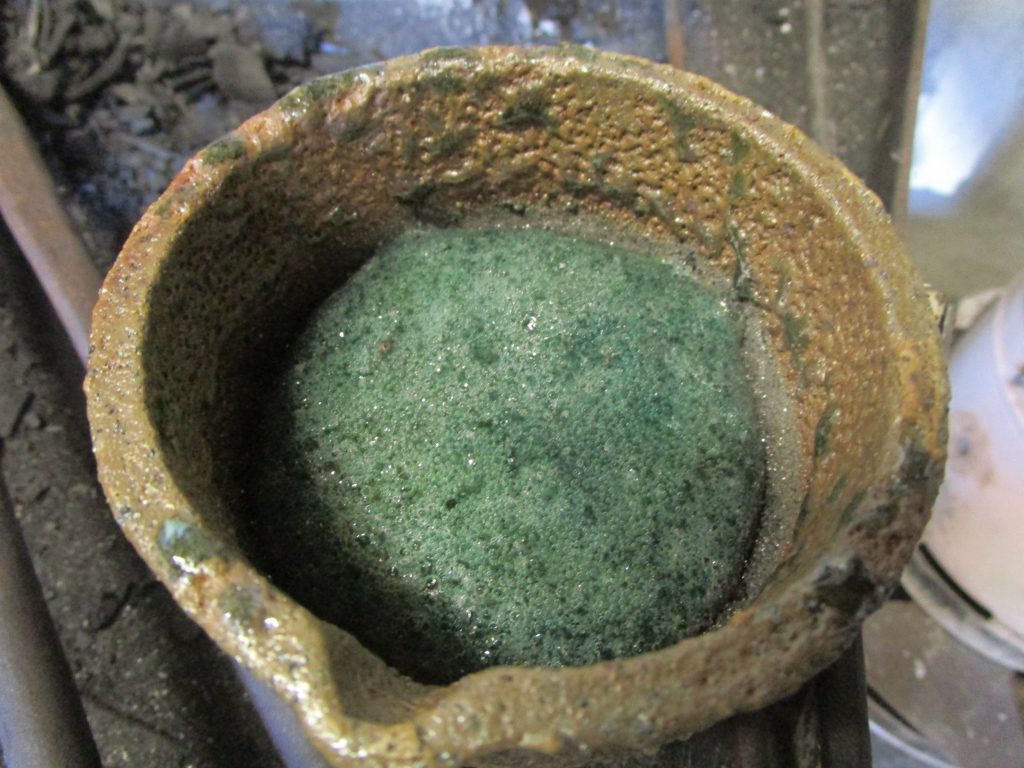

Creuset sorti du four le lendemain

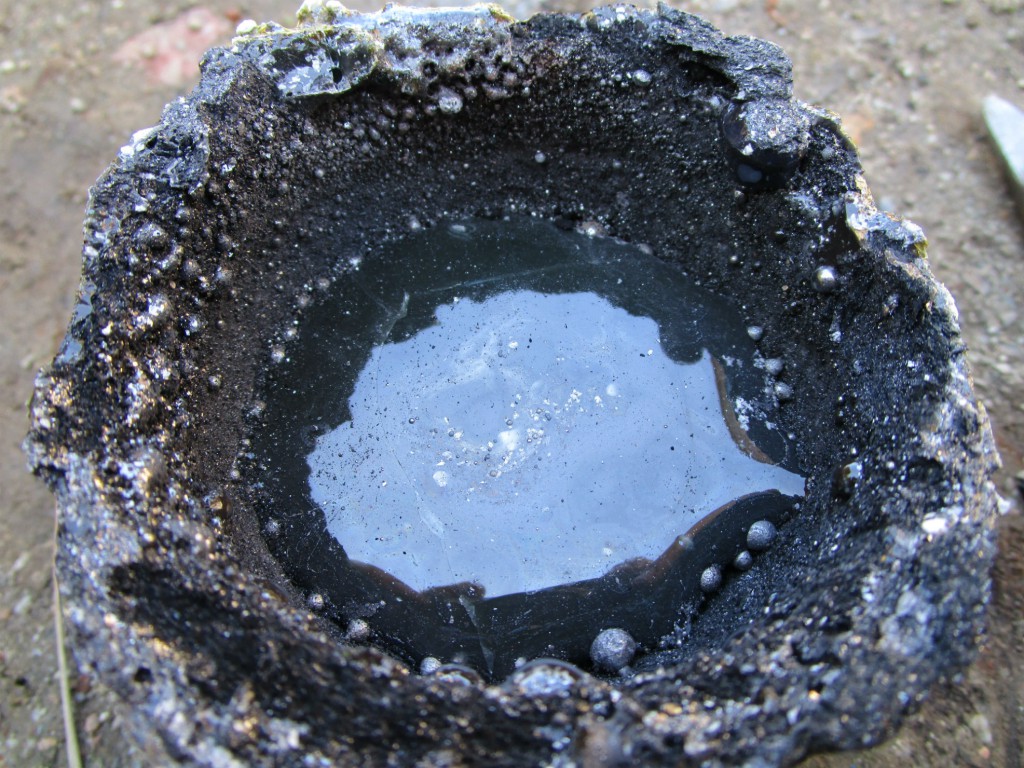

Le verre a fondu, pour protéger l’acier ,
Aperçut du lingot au fond du creuset
Le lingot est ensuite sorti du creuset
Voici quelques exemples de lingots tout juste démoulés

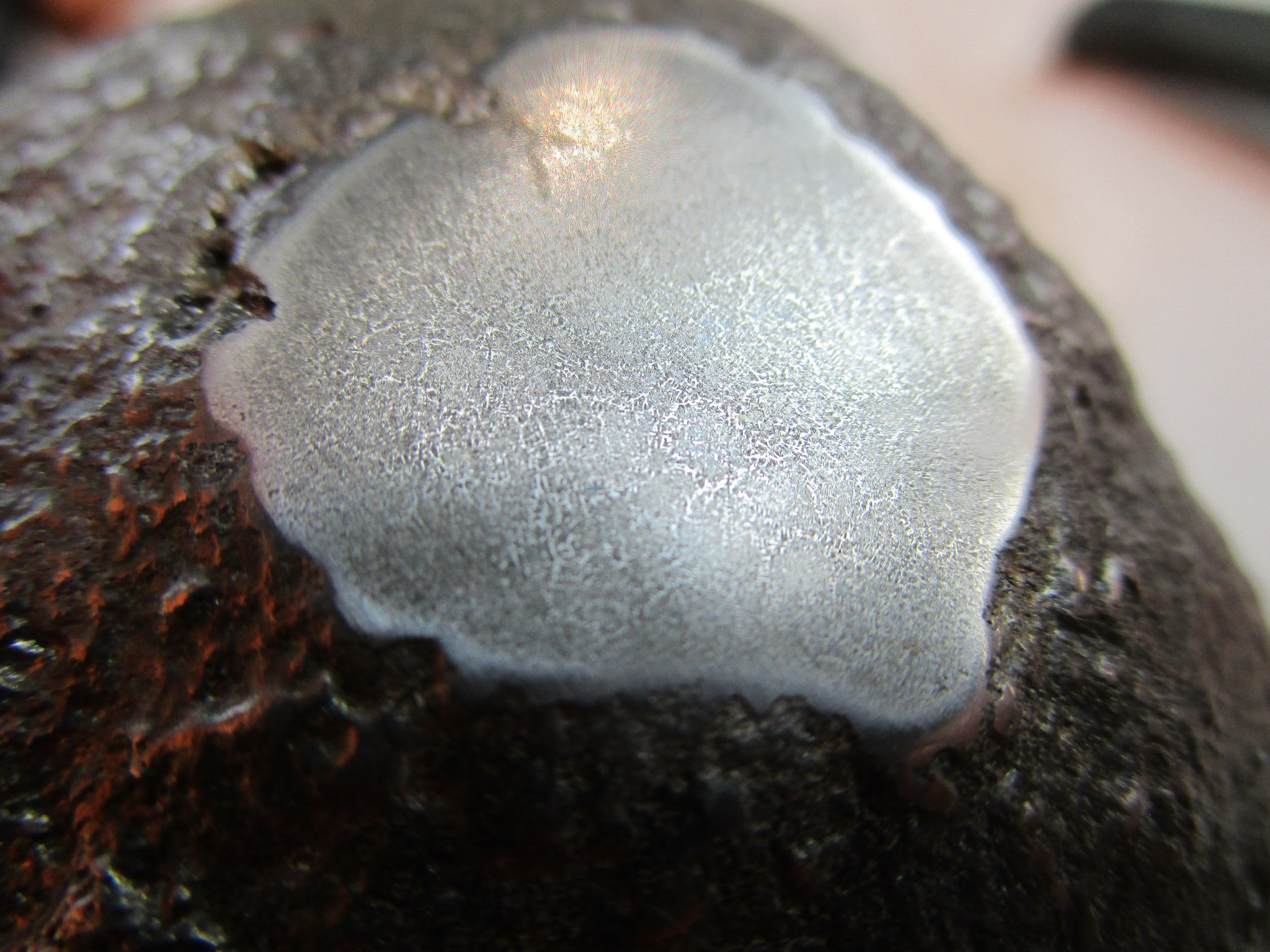

Surface du lingot polie et grossie au microscope

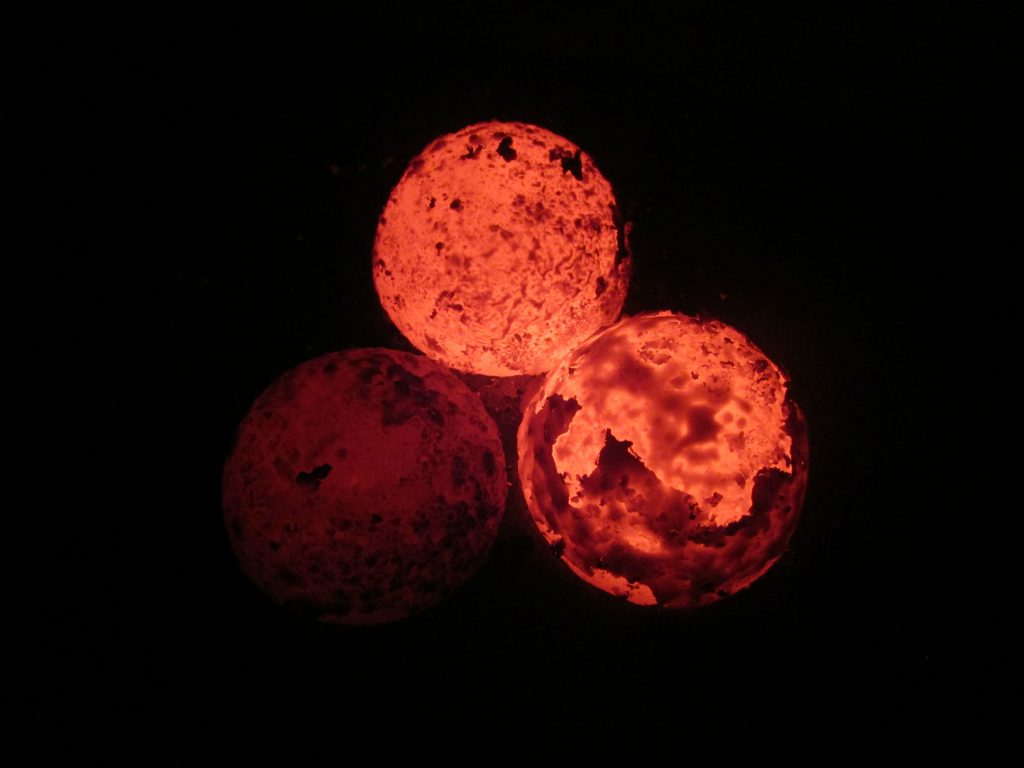

Le lingot est mis en chauffe pendant 4 à 8 heures, à environ 1100°, pour décarburer la surface, de manière à faciliter le forgeage, c’est la chauffe de diffusion

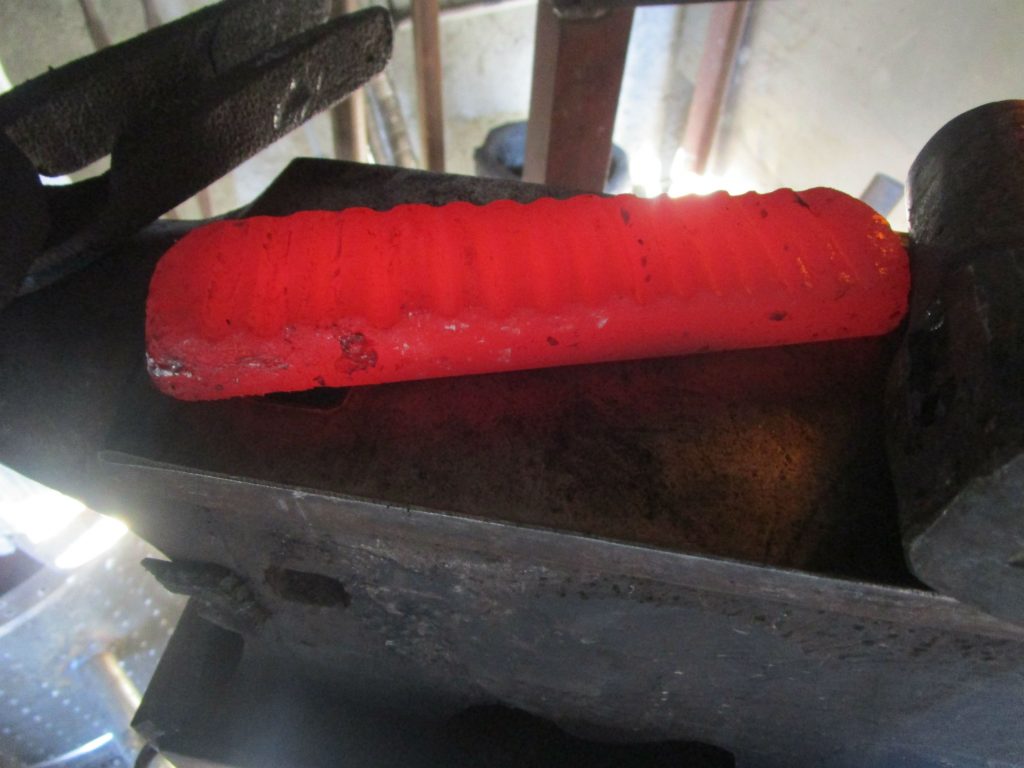

Ensuite vient la longue étape de l’étirage du lingot au marteau pilon:
Le même lingot avec 40 chauffes :
60 chauffes
80 chauffes

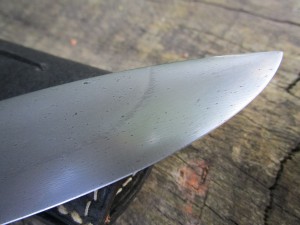

Le couteau terminé
